Hier mal nen Tutorial für Display mit Frame / Akku Wechsel bei einem XIOAMI A2 Lite

Schwierigkeitsgrad: Mittelschwer/ Erfahrene.
Benötigt:
Kleiner Kreuz/Torx Schraubendreher
Skalpell
Gitarren Plex (Plektrum)
Kunststoff Abhebewerkzeug
Fön
Sauger
Doppelseitige Klebestreifen-Band/Spezial Display Kleber
- Zirca 1-2 Std. zeit und sehr ruhige Hände / Zirca 12 Std. Trocknungszeit.
....
Viel Kaffee, nen Kasten Bier, und einen Vorschlaghammer *fg*

Ungeschickte Leute sollten davon die Finger lassen!

WICHTIG!
Bitte merkt euch wo die Schrauben hinkommen! Es gibt verschiedene Arten von Schrauben, kleine, mittlere und lange.
Sollte eine der langen in den kleinen eingeschraubt werden, so kann dies den LCD beschädigen
Achtet auf Kleinteile die herausfallen können! Besonders Abdeckt Gummis!



Ausgangs Situation:

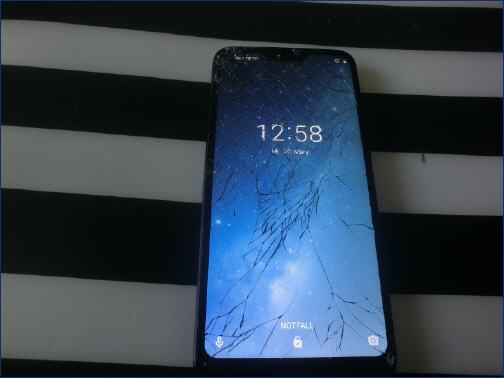

Phone runter gefallen, Spider App.



Das neue Ersatzteil liegt rechts bereit.
Es ist ein Display mit Frame, schon fertig eingeklebt, man braucht dazu nur noch die Elektronik umbauen.



ZU BEACHTEN!
Nicht zu tief mit dem Plektrum "eintauchen", dabei können Kabel, Leitungen oder auch Fingertouch oder LED defekt gehen.

Die Rückseite (Backcover) vorsichtig mittels eines Saugnapfes oder Saugzange anheben.
Ist ein kleiner Spalt zu sehen, dort mit einem Öffnungstool oder Plektrum vorsichtig ringsherum anheben.

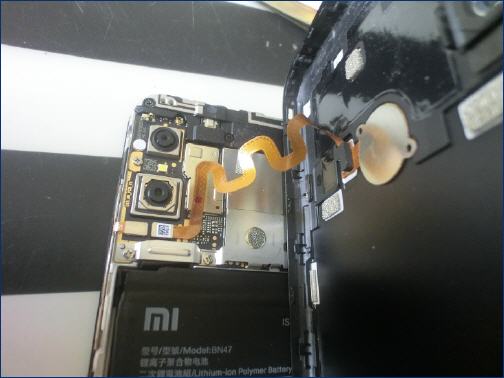

Fingertouch am Board Lösen.





Vorsichtig wird der Metallbügel entfernt, die Akku Verbindung und alle Steckverbindungen werden gelöst.

Untere Abdeckung abschrauben.
USB Platine und alle Teile unten ausbauen (Kleinteile, Gummi, Abdeckungen, usw. ) und Rechts auf das neue Gehäuse umbauen.



USB Platine und alle Teile Rechts auf das neue Gehäuse umbauen.
Untere Abdeckung draufschrauben.

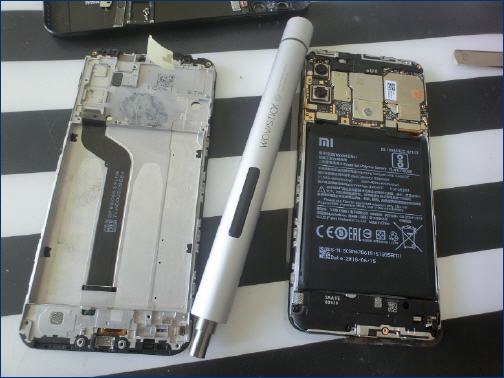

Die Klebesticks vom Akku werden rausgezogen, der Akku entfernt und im neuen Gehäuse eingeklebt dank Doppelklebeband.

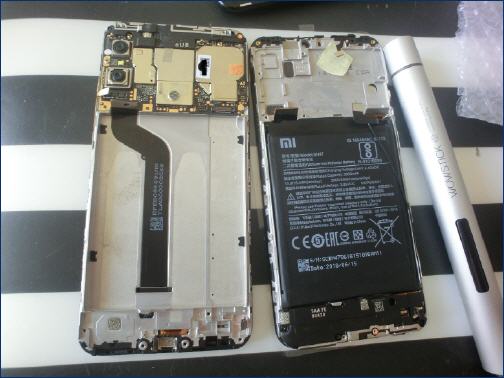

Logicboard, oberer Lautsprecher und Micro Gummi werden rechts umgebaut und wieder angeschlossen.
Akku und alle Steckverbindungen Anschließenund verschrauben.



Links das neue Display mit Frame, rechts das alte Display.
Alles wieder zusammenbauen, zuschrauben, testen.
Nach getaner Arbeit, Funktionsprüfung machen.




Ich Übernehme keine Verantwortung für den unsachgemäßen Auseinanderbau, ebenso für Schäden die entstehen.
Jeder ist für sich selber verantwortlich.
Besser ist es den Handy Doc seines Vertrauens damit beauftragen. Für Fragen stehe ich gerne zur Verfügung.
