Hier mal nen Tutorial für Display Wechsel bei einem Elephone P9000

Schwierigkeitsgrad: Schwer.

Benötigt:
Kleiner Kreuz/Torx Schraubendreher
Skalpell
Gitarren Plex (Plektrum)
Kunststoff Abhebewerkzeug
Fön
Sauger
Doppelseitige Klebestreifen/Spezial Display Kleber
- Zirca 1-2 Std. zeit und sehr ruhige Hände / Zirca 12 Std. Trocknungszeit.
....
Viel Kaffee, nen Kasten Bier, und einen Vorschlaghammer *fg*

Ungeschickte Leute sollten davon die Finger lassen!

WICHTIG!
Bitte merkt euch wo die Schrauben hinkommen! Es gibt verschiedene Arten von Schrauben, kleine, mittlere und lange.
Sollte eine der langen in den kleinen eingeschraubt werden, so kann dies den LCD beschädigen
Achtet auf Kleinteile die herausfallen können! Besonders Abdeckt Gummis!

Tweak:
GPS verbessern bei Elephone 9000

Ausgangs Situation:
Phone runter gefallen, Touch teils ohne Funktion.



Die Rückseite wird erwärmt und mit einem Öffnungstool oder Plektrum vorsichtig geöffnet und auf die Seite gelegt.



Der Akku wird entfernt, ebenso die obere Abdeckung, verbindungen gelöst.



Das Board abschrauben, Verbindungen zum Display lösen und das Display vorderseitig entfernen.



Display bitte vergleichen, darauf achten das die Elektronik Teile abgedeckt sind. Die leitfähige Abdeckung kann man auf das neue aufkleben, bitte nicht darunter schieben (Sehr sehr empfindliches Display) !!!!
Links defekt, rechts neu.



Neues Display einkleben (Spezial Kleber oder Doppelseitiges Klebeband) und alles in umgekehrter Reihenfolge zusammenbauen.

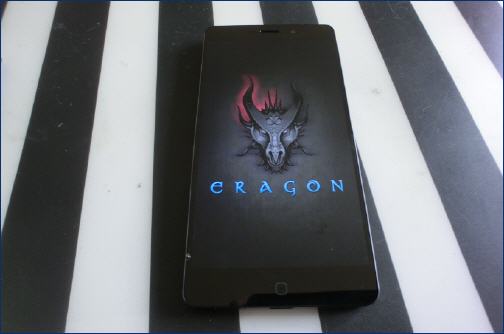

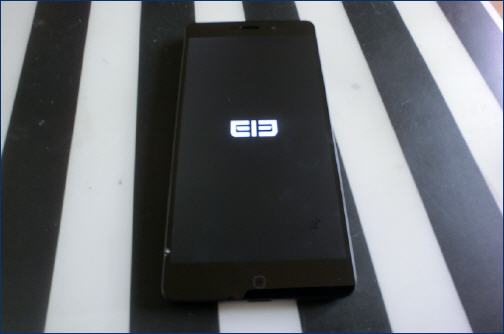

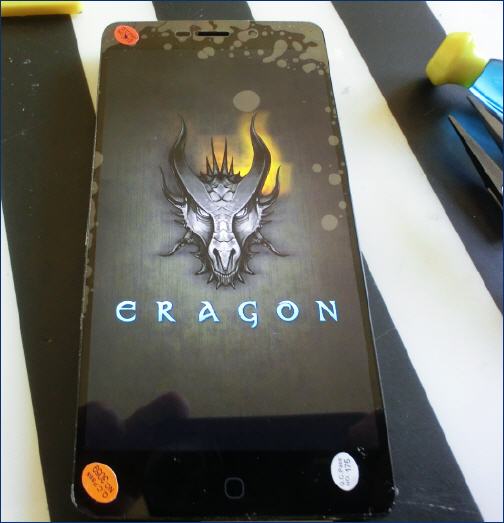

Nach getaner Arbeit, Funktionsprüfung machen.



Ich Übernehme keine Verantwortung für den unsachgemäßen Auseinanderbau, ebenso für Schäden die entstehen.
Jeder ist für sich selber verantwortlich.
Besser ist es den Handy Doc seines Vertrauens damit beauftragen. Für Fragen stehe ich gerne zur Verfügung.
