Hier mal nen Tutorial für Display/Akku Wechsel bei einem Huawei Mate 20 Lite


Schwierigkeitsgrad: Leicht / Unerfahrene.

Benötigt:
Kleiner Kreuz/Torx Schraubendreher
Skalpell
Gitarren Plex (Plektrum)
Kunststoff Abhebewerkzeug
Fön
Sauger
Doppelseitige Klebestreifen-Band/Spezial Display Kleber
- Zirca 1-2 Std. zeit und sehr ruhige Hände / Zirca 12 Std. Trocknungszeit.
....
Viel Kaffee, nen Kasten Bier, und einen Vorschlaghammer *fg*

Ungeschickte Leute sollten davon die Finger lassen!

WICHTIG!
Bitte merkt euch wo die Schrauben hinkommen! Es gibt verschiedene Arten von Schrauben, kleine, mittlere und lange.
Sollte eine der langen in den kleinen eingeschraubt werden, so kann dies den LCD beschädigen
Achtet auf Kleinteile die herausfallen können! Besonders Abdeckt Gummis!


Es gibt hier eine Bebilderung OHNE und MIT Frame (Weiter unten)


Ausgangs Situation:

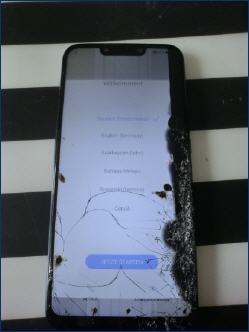

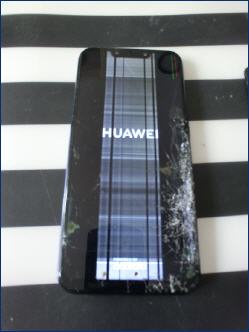

Phone runter gefallen, Lcd und Touch mit Funktion.





Die Rückseite (Backcover) wird mit einem Sauger und Öffnungstool oder Plektrum vorsichtig geöffnet und auf die Seite gelegt. Der Fingertouch wird ausgeklipst.



Das offene Phone.
Matellbügel wegschrauben.
Akku, Versorgung und Fingertouch Flexkabel gelöst und auf Seite gelegt.



Die untere Abdeckung abschrauben.
Verbindungen von der USB Platine lösen. USB Platine samt Flexkabel herausnehmen.
Das goldene Kabel ist das vom Display (Wurde schon entfernt, siehe unten)




Anschließend holt man das alte Display raus, Display dazu warm machen mit einem Sauger vorsichtig anheben, mit Spachtel raushieven zwischen Glas und und der Kunststoff Umrandung.
Dem Akku und das Logicboard muß man dazu nicht entfernen.

Neues Display einkleben (Spezial Kleber oder Doppelseitiges Klebeband) und alles in umgekehrter Reihenfolge wieder zusammenbauen und anschließen.
Bitte NIE Sekundenkleber nehmen!!

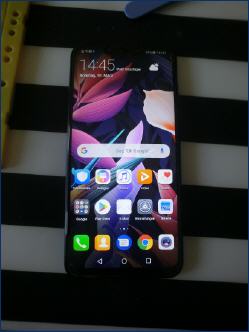

Nach getaner Arbeit, Funktionsprüfung machen!





Mit Frame Umbau. Links Alt, Rechts NEU !


Die untere Abdeckung abschrauben.
Verbindungen von der USB Platine lösen. USB Platine samt Flexkabel herausnehmen.
Obere Abdeckung abschrauben, Logicboard entfernen samt Antennenkabel.

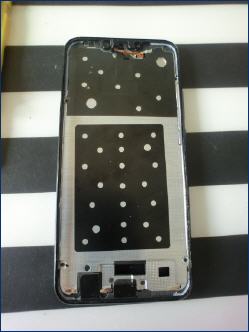

Alles in das neue Frame umbauen, immer wieder vergleichen !
Board, USB Platine vorsichtig in das neue Gehäuse umbauen, anschließen und Abdeckungen wieder verschrauben.





Anschließend alles wieder Anschließen und Bügel verschrauben.
Fingerprint anschließen, Backcover wieder hinten mit Doppelklebeband oder Kleber einsetzen. Fertig.

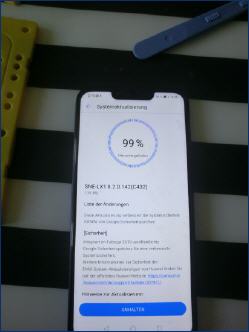

Funktionstest machen, in diesem fall kam noch ein Update dazu.




Ich Übernehme keine Verantwortung für den unsachgemäßen Auseinanderbau, ebenso für Schäden die entstehen.
Jeder ist für sich selber verantwortlich.
Besser ist es den Handy Doc seines Vertrauens damit beauftragen. Für Fragen stehe ich gerne zur Verfügung.
