Hier mal nen Tutorial für Display / Akku Wechsel bei einem Huawei MediPad M5 Lite 10.1

Schwierigkeitsgrad: Unerfahrene/ Mittel leicht.

Benötigt:
Kleiner Kreuz/Torx Schraubendreher
Skalpell
Gitarren Plex (Plektrum)
Kunststoff Abhebewerkzeug
Fön
Sauger
Doppelseitige Klebestreifen-Band/Spezial Display Kleber
- Zirca 1-2 Std. zeit und sehr ruhige Hände / Zirca 12 Std. Trocknungszeit.
....
Viel Kaffee, nen Kasten Bier, und einen Vorschlaghammer *fg*

Ungeschickte Leute sollten davon die Finger lassen!

WICHTIG!
Bitte merkt euch wo die Schrauben hinkommen! Es gibt verschiedene Arten von Schrauben, kleine, mittlere und lange.
Sollte eine der langen in den kleinen eingeschraubt werden, so kann dies den LCD beschädigen
Achtet auf Kleinteile die herausfallen können! Besonders Abdeckt Gummis!



Ausgangs Situation:

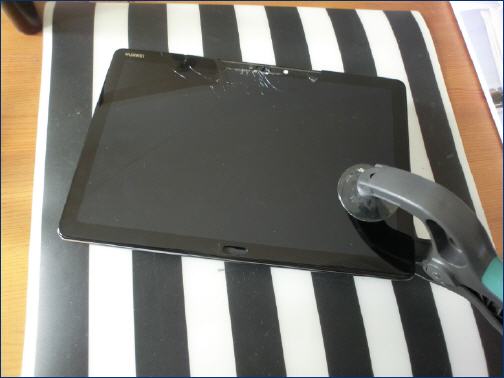

Tablet runter gefallen, Spider App.

Mit Sauger Vorsichtig das Display anheben.



ZU BEACHTEN!
Nicht zu tief mit dem Plektrum "eintauchen", dabei können Kabel, Leitungen oder auch Fingertouch oder LED defekt gehen.

Das Display wird mit einem Öffnungstool oder Plektrum vorsichtig geöffnet und auf die Seite gelegt.
Das geöffnete Gerät, Akku wechseln stellt keine besondere Anforderung dar.



Das Display wird sorgfältig auseinander gebaut, insbesondere der Kunststoffrahmen, der Home Button und die Flexkabel Verkabelung.
Der Rahmen wird auf das neue Display aufgeklebt ( Doppelklebeband/ Spezial Kleber), Home Button aufkleben mit Pad und anschließen.
Abklebeband und Kontaktpolster (Silber Metallic) ebenso umbauen.
Immer wieder beide Display Vergleichen.

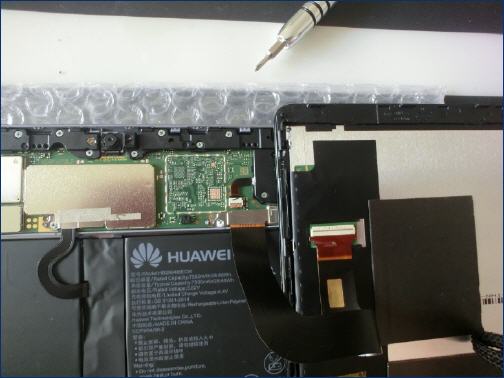

Am Board die Display Abdeckung erst abschrauben, Flexkabel heraus nehmen.
Flexkabel am Display befestigen, dann auf das Board zusammenstecken und wieder Abdeckung verschrauben.

Display vorsichtig in das Gehäuse legen, rundum seitlich vorsichtlich andrücken. Fertig.



Nach getaner Arbeit, Funktionsprüfung machen!



Ich Übernehme keine Verantwortung für den unsachgemäßen Auseinanderbau, ebenso für Schäden die entstehen.
Jeder ist für sich selber verantwortlich.
Besser ist es den Handy Doc seines Vertrauens damit beauftragen. Für Fragen stehe ich gerne zur Verfügung.
