Hier mal nen Tutorial für Display / Akku Wechsel bei einem Huawei MediPad M5 PRO

Schwierigkeitsgrad: Unerfahrene/ Mittel leicht.

Benötigt:
Kleiner Kreuz/Torx Schraubendreher
Skalpell
Gitarren Plex (Plektrum)
Kunststoff Abhebewerkzeug
Fön
Sauger
Doppelseitige Klebestreifen-Band/Spezial Display Kleber
- Zirca 1-2 Std. zeit und sehr ruhige Hände / Zirca 12 Std. Trocknungszeit.
....
Viel Kaffee, nen Kasten Bier, und einen Vorschlaghammer *fg*

Ungeschickte Leute sollten davon die Finger lassen!

WICHTIG!
Bitte merkt euch wo die Schrauben hinkommen! Es gibt verschiedene Arten von Schrauben, kleine, mittlere und lange.
Sollte eine der langen in den kleinen eingeschraubt werden, so kann dies den LCD beschädigen
Achtet auf Kleinteile die herausfallen können! Besonders Abdeckt Gummis!

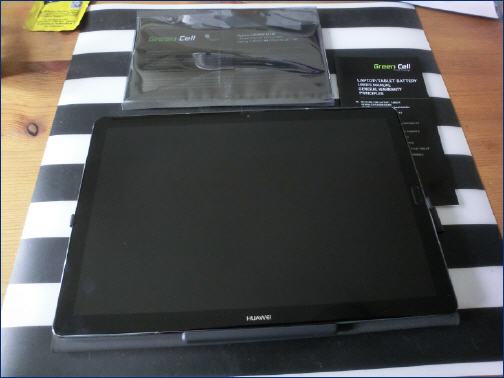

Ausgangs Situation:
Akku soll getauscht werden, Touch teils ohne Funktion.



Vorderseite vorsichtig am Rand erwärmen und mittels eines Saugnapfes oder Saugzange anheben.

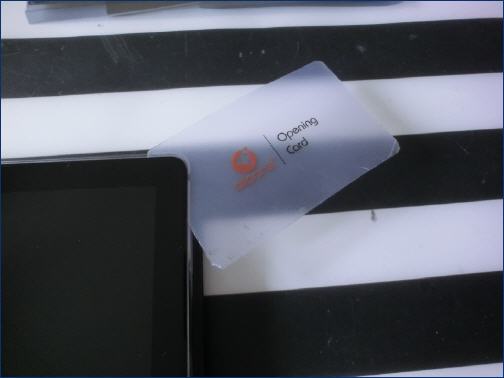

Ist ein kleiner Spalt zu sehen, dort mit einem Öffnungstool oder Plektrum vorsichtig ringsherum den Kleber lösen und anheben.

ZU BEACHTEN!
Nicht zu tief mit dem Plektrum "eintauchen", dabei können Kabel, Leitungen oder auch Fingertouch oder LED defekt gehen.



Das geöffnete Gerät, Akku und Displaywechseln stellt keine besondere Anforderung dar.

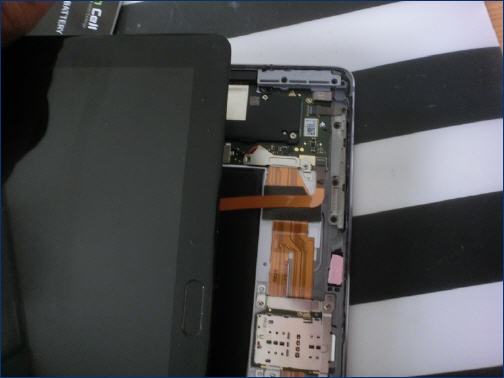

Zuerst wird der Fingerprint gelöst, dann das Display auf die Seite gelegt.

Der Fingerprint wird vorsichtig ausgebaut (ACHTUNG: sehr brüchig!)




Anschließend werden alle Flexkabel Verbindungen oberhalb des Akkus gelöst.
Der alte Akku wird leicht erwärmt und VORSICHTIG entfernt.
Der NEUE Akku wird eingeklebt, und alle Anschlüsse wiederhergestellt.



Das neue Display wird anstatt des defekten eingebaut, Fingerprint eingeklebt und dann alle Flexkabel miteinander verbunden.
Zu letzt den Fingerprint anschließen und das Display miteinander verkleben.



Nach getaner Arbeit, Funktionsprüfung machen.



Ich Übernehme keine Verantwortung für den unsachgemäßen Auseinanderbau, ebenso für Schäden die entstehen.
Jeder ist für sich selber verantwortlich.
Besser ist es den Handy Doc seines Vertrauens damit beauftragen. Für Fragen stehe ich gerne zur Verfügung.
