Hier mal nen Tutorial für Display Wechsel bei einem Xiaomi Redmi NOTE 4 X (Global Version)

Schwierigkeitsgrad: Erfahrene.

Benötigt:
Kleiner Kreuz/Torx Schraubendreher
Skalpell
Gitarren Plex (Plektrum)
Kunststoff Abhebewerkzeug
Fön
Sauger
Doppelseitige Klebestreifen-Band/Spezial Display Kleber
- Zirca 1-2 Std. zeit und sehr ruhige Hände / Zirca 12 Std. Trocknungszeit.
....
Viel Kaffee, nen Kasten Bier, und einen Vorschlaghammer *fg*

Ungeschickte Leute sollten davon die Finger lassen!

WICHTIG!
Bitte merkt euch wo die Schrauben hinkommen! Es gibt verschiedene Arten von Schrauben, kleine, mittlere und lange.
Sollte eine der langen in den kleinen eingeschraubt werden, so kann dies den LCD beschädigen
Achtet auf Kleinteile die herausfallen können! Besonders Abdeckt Gummis!



Ausgangs Situation:
Phone runter gefallen, Touch teils ohne Funktion.
Ersatzteil für Xiaomi note 4X, am besten schon mit verbauten Frame suchen:
https://www.wigento.de oder Ebay.de. Ersatzweise bei www.Vifocal.com oder www.Aliexpress.com
Hier könnt ihr kontrollieren welches Display ihr braucht !!! Link hier ... !




Die Rückseite (Backcover) wird mit einem Öffnungstool oder Plektrum vorsichtig geöffnet und auf die Seite gelegt.



Der Akku wird entfernt, ebenso die obere Abdeckung, Verbindungen gelöst.
Das Board abschrauben, Verbindungen zum Display lösen.

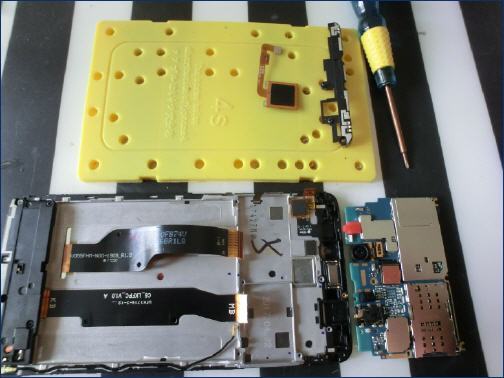

Gesamt entfernt.



Display leicht erwärmen (NICHT mehr als Handwarm mit einem Haarfön - NIE ein Heißluftföhn benutzen !!!) oder Speziellen Klebstoff Entferner VORSICHTIG am Rand einfließen lassen, warten)
Dann mit einem Plektrum oder eine Saugzange das Display VORSICHTIG abnehmen.

ZU BEACHTEN!
Nicht zu tief mit dem Plektrum "eintauchen", dabei können Kabel, Leitungen, Fingertouch oder die LED der Tasten Beleuchtung defekt gehen (Großes Bild)



Einige Displays kommen ohne "Lichtleiste" daher, daher muß sie vom alten Display abgelöst werden und auf das neue Display aufgeklebt werden.
Es ist eine Fummelei und dabei kann das neue Display defekt gehen wenn man die Leiste unter dem LCD schiebt!



Neues Display einkleben (Spezial Kleber oder Doppelseitiges Klebeband) und alles in umgekehrter Reihenfolge zusammenbauen.
Bitte NIE Sekundenkleber nehmen!!
Nach getaner Arbeit, Funktionsprüfung machen!



Ich Übernehme keine Verantwortung für den unsachgemäßen Auseinanderbau, ebenso für Schäden die entstehen.
Jeder ist für sich selber verantwortlich.
Besser ist es den Handy Doc seines Vertrauens damit beauftragen. Für Fragen stehe ich gerne zur Verfügung.
