Hier mal nen Tutorial für USB-C oder Akku Wechsel bei einem Elephone S8


Schwierigkeitsgrad: Für Bastler.

Benötigt:
Kleiner Kreuz/Torx Schraubendreher
Skalpell
Gitarren Plex (Plektrum)
Kunststoff Abhebewerkzeug
Fön
Sauger
Doppelseitige Klebestreifen-Band/Spezial Display Kleber
- Zirca 1-2 Std. zeit und sehr ruhige Hände / Zirca 12 Std. Trocknungszeit.
....
Viel Kaffee, nen Kasten Bier, und einen Vorschlaghammer *fg*

Ungeschickte Leute sollten davon die Finger lassen!

WICHTIG!
Bitte merkt euch wo die Schrauben hinkommen! Es gibt verschiedene Arten von Schrauben, kleine, mittlere und lange.
Sollte eine der langen in den kleinen eingeschraubt werden, so kann dies den LCD beschädigen
Achtet auf Kleinteile die herausfallen können! Besonders Abdeckt Gummis!



Ausgangs Situation:
Phone läßt sich nicht mehr richtig laden.





Die Rückseite (Backcover) wird erwärmt und mit einem Öffnungstool oder Plektrum vorsichtig geöffnet und auf die Seite gelegt.
Mir ist leider das Missgeschick passiert das das Glas zersplittert ist, das geht sehr schnell.
IMMER wieder genügend erwärmen !




Der Roll Cage wird aufgeschraubt, schrauben so legen wie rausgeschraubt, es gibt unterschiedlich lange!

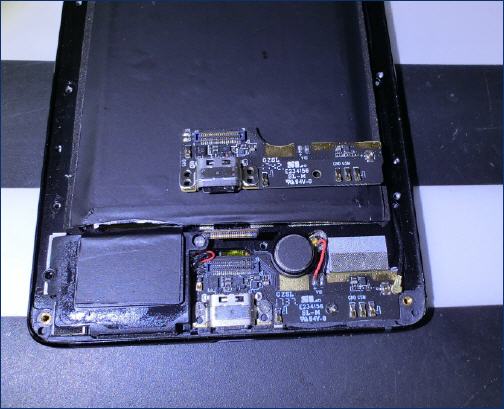

Verbindungen werden gelöst, USB Platine aufschrauben und ausbauen. (Auf dem Akku die neue USB Platine)



Ausgebaute USB Platine, oben drüber die neue.
Lautsprecher und Vibrator müssen um gelötet werden!!




Nachdem die USB Platine um gelötet wurde, einbauen und anschließen.
Dann alles in umgekehrter Reihenfolge wieder zusammen bauen.
Die richtigen Schrauben verwenden!!

Nach getaner Arbeit, Funktionsprüfung machen!




Ich Übernehme keine Verantwortung für den unsachgemäßen Auseinanderbau, ebenso für Schäden die entstehen.
Jeder ist für sich selber verantwortlich.
Besser ist es den Handy Doc seines Vertrauens damit beauftragen. Für Fragen stehe ich gerne zur Verfügung.
