Hier mal nen Tutorial für Display mit Frame Wechsel bei einem ZUK Z2 PRO

Schwierigkeitsgrad: Leicht/Mittelschwer

Benötigt:
Kleiner Kreuz/Torx Schraubendreher
Skalpell
Gitarren Plex (Plektrum)
Kunststoff Abhebewerkzeug
Fön
Sauger
Doppelseitige Klebestreifen-Band/Spezial Display Kleber
- Zirca 1-2 Std. zeit und sehr ruhige Hände / Zirca 12 Std. Trocknungszeit.
....
Viel Kaffee, nen Kasten Bier, und einen Vorschlaghammer *fg*

Ungeschickte Leute sollten davon die Finger lassen!

WICHTIG!
Bitte merkt euch wo die Schrauben hinkommen! Es gibt verschiedene Arten von Schrauben, kleine, mittlere und lange.
Sollte eine der langen in den kleinen eingeschraubt werden, so kann dies den LCD beschädigen
Achtet auf Kleinteile die herausfallen können! Besonders Abdeckt Gummis!

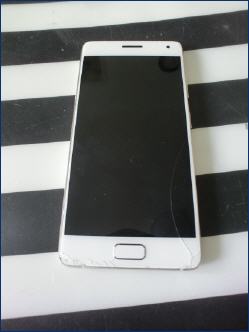

Ausgangs Situation:
Phone runter gefallen, Touch teils ohne Funktion.



Die Rückseite (Backcover) ist aus Glas.
Sie muß vorsichtig erwärmt werden und mittels eines Saugnapfes oder Saugzange angehoben werden.
Ist ein kleiner Spalt zu sehen, dort mit einem Öffnungstool oder Plektrum vorsichtig ringsherum den Kleber lösen und anheben.

ZU BEACHTEN!
Nicht zu tief mit dem Plektrum "eintauchen", dabei können Kabel, Leitungen oder auch Fingertouch oder LED defekt gehen.

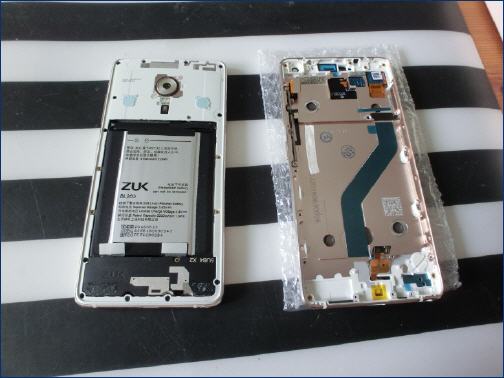

Das neue Ersatzteil liegt bereit.
Es ist ein Display mit Frame, schon fertig eingeklebt, man braucht dazu nur noch die Elektronik umbauen.

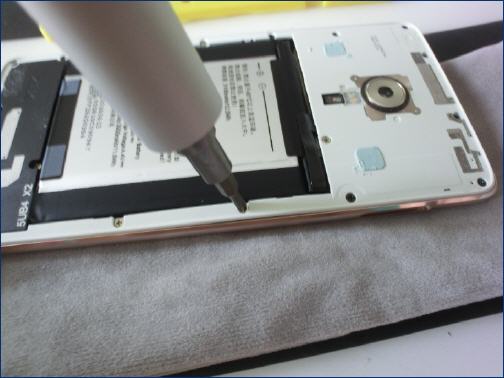

Der Roll Cage wird aufgeschraubt, schrauben so legen wie rausgeschraubt, es gibt unterschiedlich lange!

ACHTUNG!
Beim Abnehmen des Roll Cage, darauf achten das die 3 kleinen Klammern nicht verloren gehen ! (Drittes Bild!)

Der Rahmen wird vorsichtig auf die Seite gelegt, der untere USB Abdeckung rausgeschraubt und auch auf die Seite gelegt.



Die Akku Verbindung wird gelöst.
Die Klebesticks vom Akku werden rausgezogen, der akku entfernt.



Logicboard, oberer Lautsprecher und Micro Gummi werden umgebaut, ebenso die untere USB Platine in das neue Frame.



Alles wieder zusammenbauen, zuschrauben, testen.



Nach getaner Arbeit, Funktionsprüfung machen.



Ich Übernehme keine Verantwortung für den unsachgemäßen Auseinanderbau, ebenso für Schäden die entstehen.
Jeder ist für sich selber verantwortlich.
Besser ist es den Handy Doc seines Vertrauens damit beauftragen. Für Fragen stehe ich gerne zur Verfügung.
